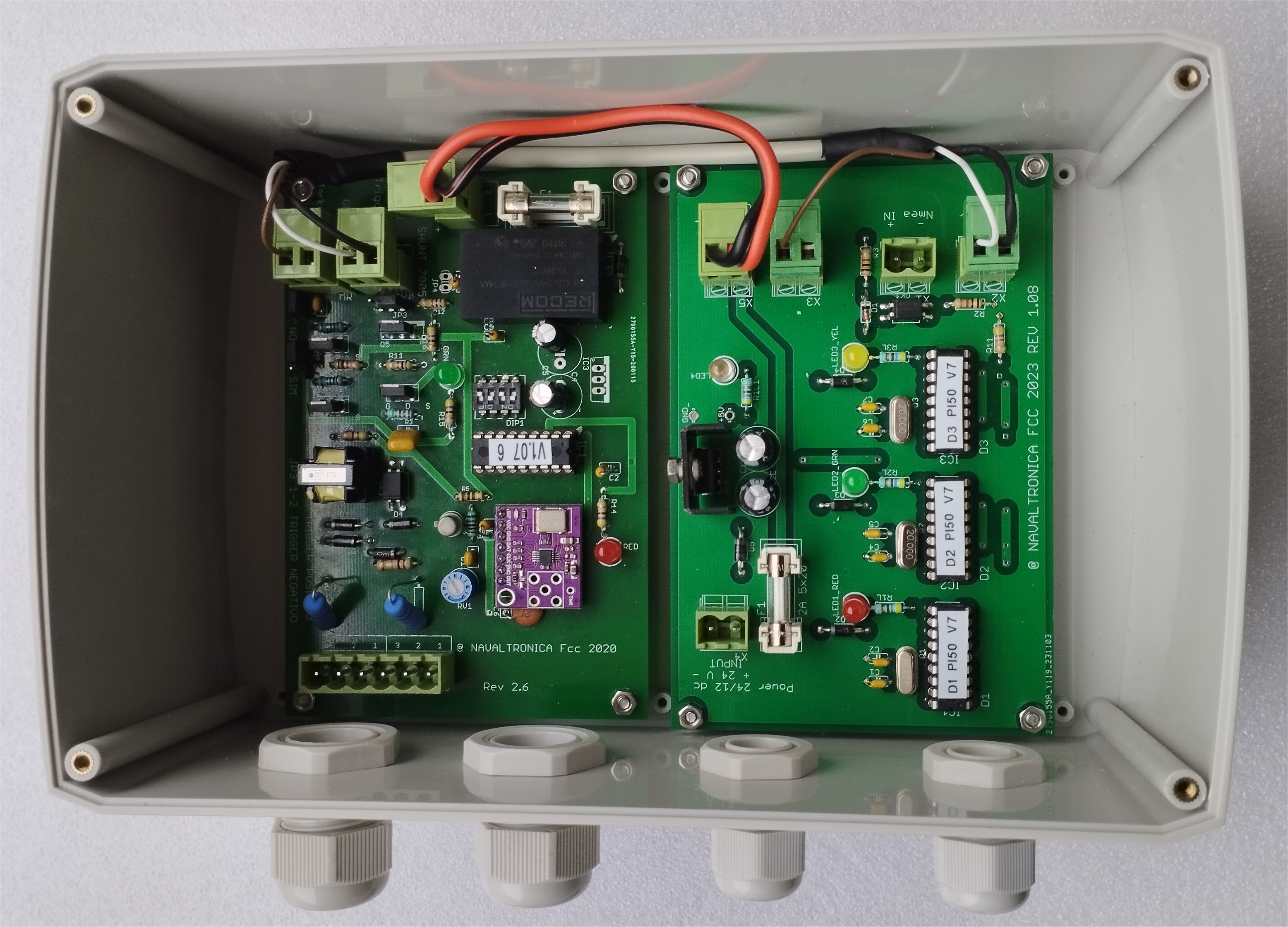

Interface Universal Sonda de Rede SIMRAD

Permite visualizar na Sonda Vertical os traços da profundidade dos sensores na rede

• Compativel com Cabines SCANMAR C601 C602 C604 C802 C804 e MiniCatch

• Com modulo adicional Compativel com SIMRAD PI50 PI44 PI32 PI30 até 3 sensores de profundidade
• Compativel com qualquer sonda mesmo as recentes com receptor digital

• Frequencias standart 24Khz 28KHz 32Khz 38Khz 40Khz 50Khz 68Khz 70Khz 75Khz 88Khz 120Khz 150Khz 160Khz 198Khz e 200Khz
• Frequencia selecionada por DIP Switch

• Alimentação 12 ou 24Vdc
• Manual de instalacao do Interface SDK10 V1.3

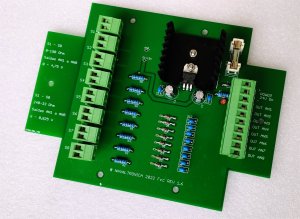

• Placa adaptadora para boias de nivel 0-190 Ohm de 8 canais

• Alimentação 24Vdc.
• Saida linear de 0 a 4.75V com sensores europeus de 0-190 Ohm

• Saida linear de 6 a 0,825 V com sensores americanos de 240 - 33 Ohm
• Para ligacao a Automato ou Microcontrolador com ADC
• Desenhada para Instalar na caixa estanque GW44207

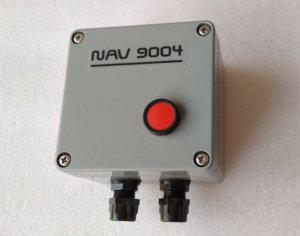

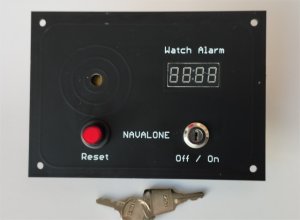

• Alarme de vigia para navegação com piloto automatico.
• Alimentação 12 ou 24Vdc.
• Interruptor de chave para evitar desativação.
• Pré aviso sonoro e visual aos 2 e 1 minutos antes do tempo programável (standart).
• Contagem decrescente no visor.
• Sirene piezo de 110db.
• Contacto de relé disponível para ligar sirene externa.
• Tempo programavel entre 5 e 15 minutos .
• Dimensoes 140 x 100 x 50mm (L , A , P )

Video da operação dos Watch Alarm

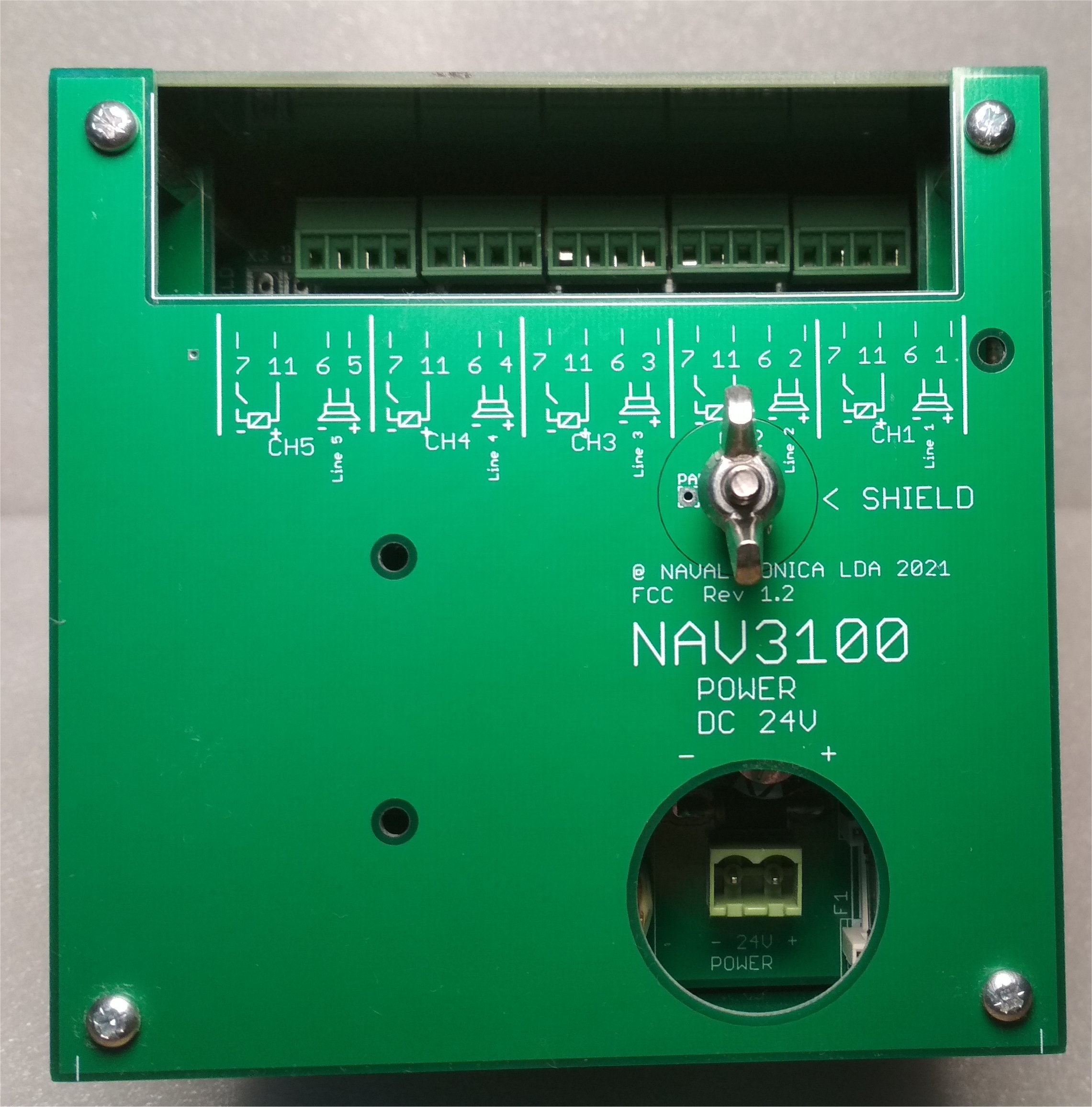

Intercomunicador de 5 Estacoes com chamada sonora nos dois sentidos e controle de rele

Alimentacao 24V DC (22V a 32V)

Fusivel interno 1,6A 5x20mm

Opção de microfone de mão adicional

Dimensões (LxAxP) 144x144x105 mm

>> Esquema de ligação tipica NAV3100 <<

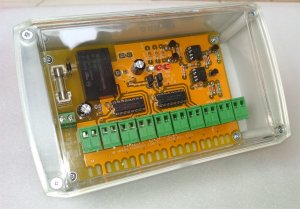

• images/produtos/navaltronica/manuais/ManualInstalacaoNmeaBuffer_1x8_ou_2x4_V100.pdfNmea Buffer de 2 entradas e 8 saidas .

• Formato NMEA 0183 velocidades de 4800 a 38400 bps
• Configuravel para 1 entrada e oito saidas ou 2 entradas e 4 saidas
• Leds de sinalizacao da alimentacao e actividade em cada uma das entradas
• Terminais de encaixar para maior facilidade na ligacao
• Alimentação 24Vdc.

Manual de Instalacao Buffer NMEA

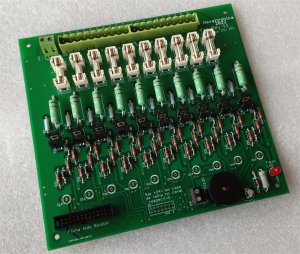

• Placa de alarme de lampada fundida para farois de navegacao

• Alimentação 24Vdc ou 12Vdc.
• Indicacao de estado por led bicolor (verde OK) (Vermelho fundido).
• Aviso sonoro e visual
• Sirene piezo de 110db.
• Fusiveis de protecao integrados
• Dimensoes : Largura 170mm Altura 160mm
• Para 24V utilizar lampadas de 25W
• Para 12V utilizar lampadas de 10W

  Manual Placa de Alarme de Luzes de Navegacao

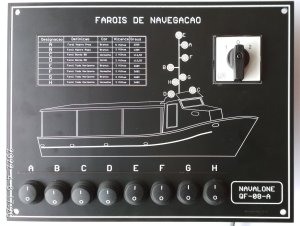

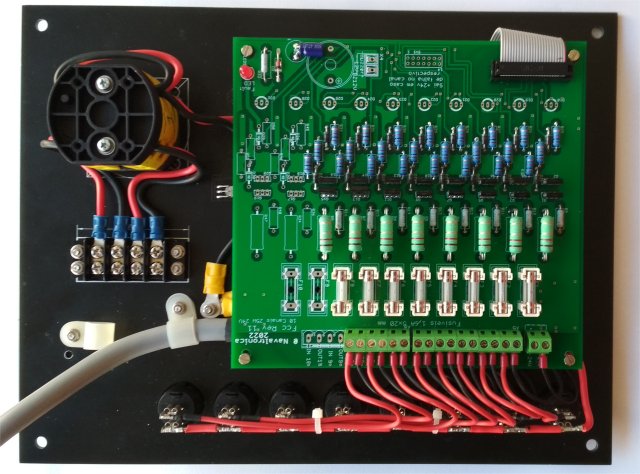

Quadro de Farois de Navegacão com alarme de lampada fundida

Sinalizacao de estado por led bicolor (Verde OK) - (Vermelho fundido)

Modelo de embutir em painel

Adequado para lampadas de 24V 25W

Alimentacao 24V DC (22V a 32V)

Fusivel interno 1,6A 5x20mm por cada lampada

Selector de Alimentação Principal ou de Emergencia

Fornecido com cabo de ligação com fios numerados 5m Standard

Outros comprimentos a Pedido

Dimensões (LxAxP) 300x230x60 mm

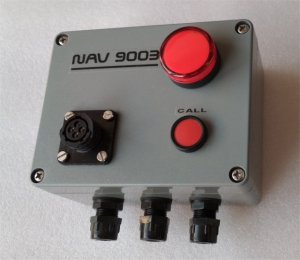

Estacao para Intercomunicador Exterior á prova de agua

Para Ligar a Corneta de sonorização

Estacao de Intercomunicador Para Casa da Maquina

Para Ligar a Auscultador com Microfone

Rele inversor com duplo contacto acionado pela chamada da estacao principal NAV3100

disponivel para ligar cargas de maior consumo (Klaxon ou Pirilampo Rotativo)

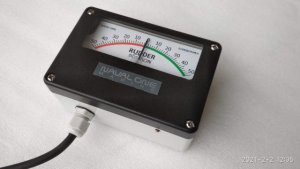

• Sensibilidade ajustavel.
• Correcção de desvio de centro +/- 15 graus

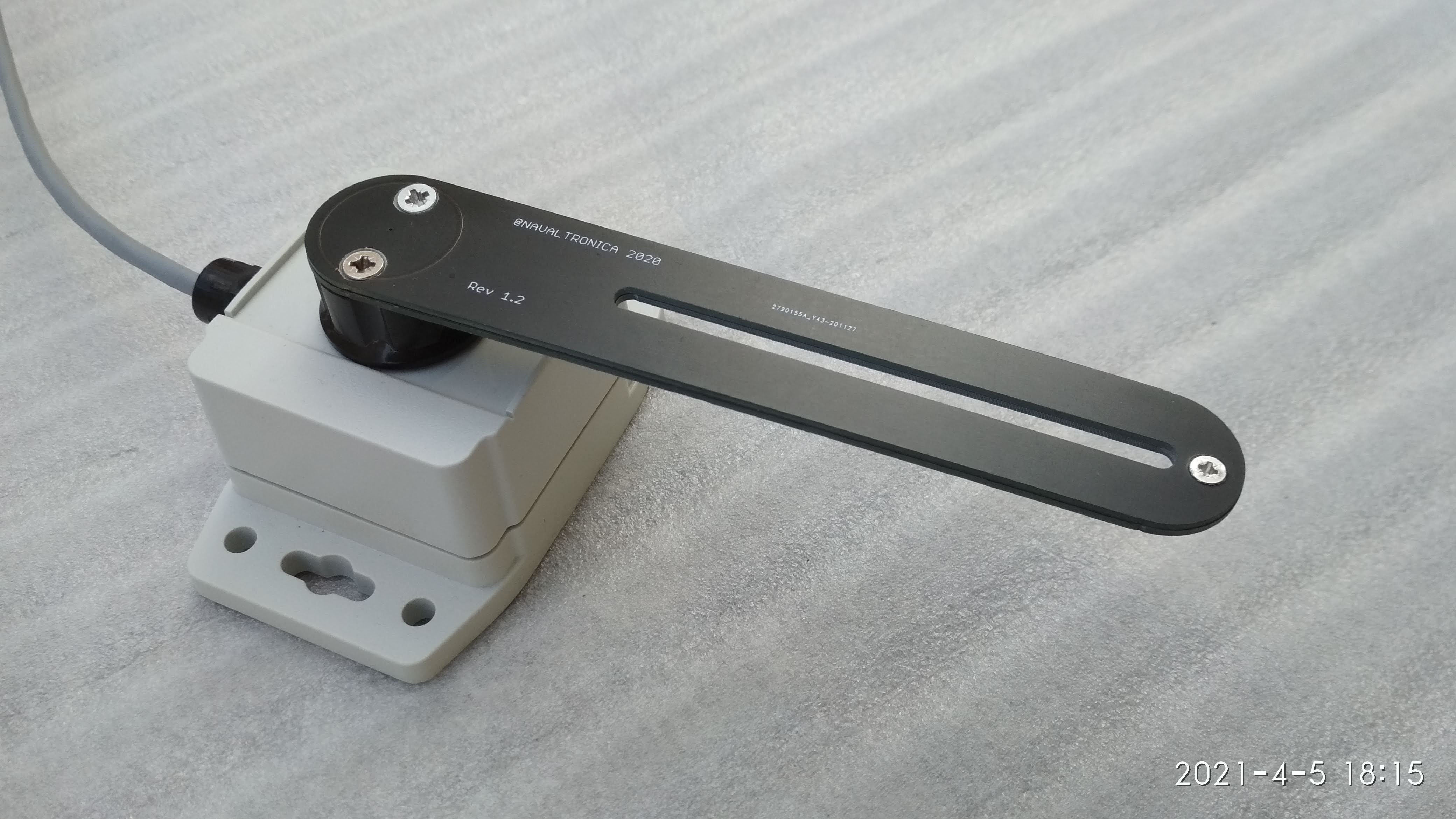

• Sensor de posição com potenciometro de alta qualidade 1.000.000 de operações
• Alimentação 12VDC /24VDC.
• Possibilidade de ligação de 2 indicadores a um sensor de posição.
• Versao analogica funciona com feedback proprio ou pode ligar a
• Pilotos GEONAV NAVICONTROL HUMMINBIRD e CETREK

 - Nova versao frequencia permite ligacao aos Pilotos Automaticos SIMRAD que utilizem

-  o Rudder Feedback RF300 (frequencia) liga-se na caixa J300X J3000X ou AC70

>> Manual de Instalacao Indicador De Leme SI300 para SIMRAD <<

>> Novo Indicador de embutir <<

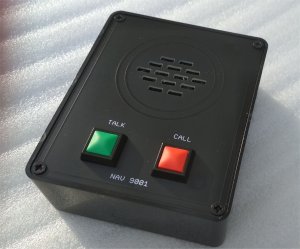

Estacao para Intercomunicador Interna para Cozinha ou Beliches

Dimensoes: Largura 98mm Altura 118mm Profundidade 40mm

• Compativel  com sensores de outras marcas

• Profundidade máxima 170 metros ..
• Pode utilizar o mesmo carregador de outros sensores

• Transmissão sem Fios por Ultrasons
• Dimensões 31,5 cm x 10,5 cm
• Peso fora de agua 5,2 Kg
• Grande resistencia a choques

• Compativel com piloto automático CETREK c/caixa 618 / 609 / 619
• Não necessita alimentação (ligação directa ao piloto ).
• Caixa em resina de alta resistencia na versão outdoor.
• Manipulo em aço Inox.

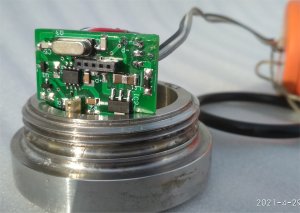

• Endcap compativel  com sensor de profundidade de rede  SCANMAR.
• Profundidade máxima 170 metros ..
• Disponivel para sensor tipo MC6 e MiniCatch

• Precisao de  1° em condições estáticas
• Alimentação 12 ou 24Vdc .
• Sensor de estado solido com compensação de inclinação (pitch and roll)
• Saida NMEA 183 sentença HDM (standart).
• Actualização  rapida 6 Hertz.
• Versões com saida HDT ou CETREK Heading data 10bit  a pedido.
• Compatível com distribution Box 930618 do piloto automático CETREK
• Compatível com distribution Box 930619 CETREK com pcb adicional


• Equipado com 10 canais.
• Sinalização visual e sonora de lâmpada fundida.
• Comutação automática entre fonte de energia normal e emergência.
• Alimentação 230VAC /12VDC /24VDC.
• Teste de leds.
• Painel sinótico personalizado.

• Controla a comutação da iluminação de emergencia a partir da tensão minima programada das baterias de serviço.
• Comutação automática entre fonte de energia normal e emergência.
• Limiar de disparo ajustável ( Normal 21V baterias AGM 21,6 V

• Atraso e  diferencial de actuação para com pensar picos de arranque.
